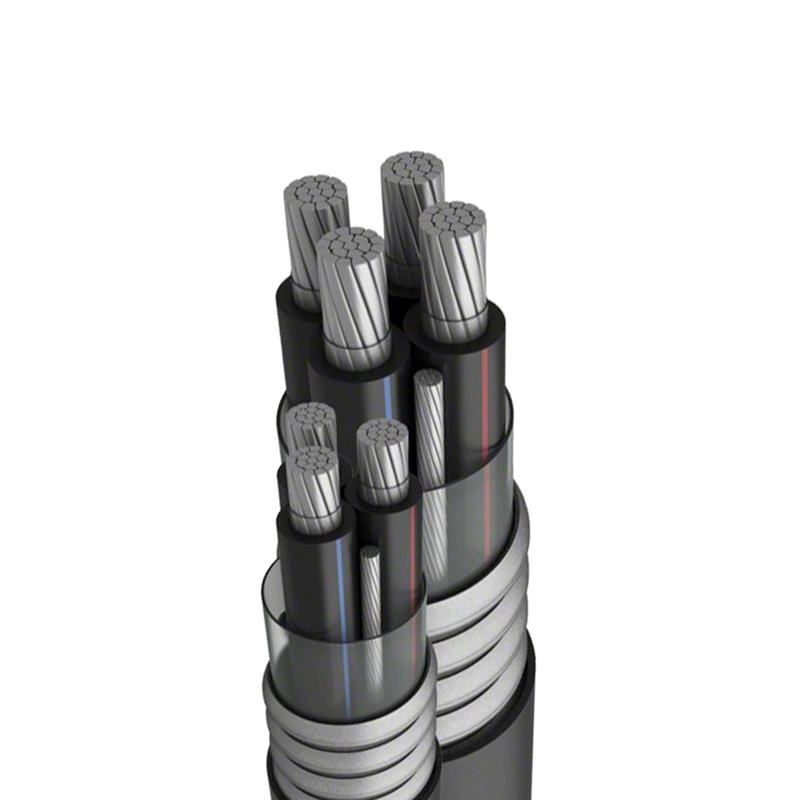

Kabel za napajanje s bakrenom i aluminijskom jezgrom s plastičnom izolacijom s nazivnim naponom od 26/35 kV i nižim

• Referentni standardi

Proizvod se proizvodi prema standardu GB12706-2020 ili IEC, BS, DIN i ICEA na zahtjev.

• Prijave

Proizvod je prikladan za korištenje u dalekovodima za prijenos i distribuciju električne energije nazivnog napona frekvencije 26/35kv.

• Radne karakteristike

-- XLPE  izolirani  električni kabel za nazivni napon električne frekvencije  Uo/U:3,6/6kV-26/35kV

·   Maks. dopuštena trajna radna temperatura vodiča:90°C.

·   Maks. temperatura kratkog spoja vodiča ne smije prelaziti 250°C.

·   Temperatura okoline tijekom postavljanja ne smije biti ispod O°C.

·   Radijus savijanja jednožilnog kabela ne smije biti manji od 20 puta promjera kabela.

-- XL.PE izolirani električni kabel za nazivni napon električne frekvencije Uo/U:0,6/kV.

·   Maks. dopuštena trajna radna temperatura vodiča: 90°C.

·   Maks. temperatura kratkog spoja vodiča ne smije prelaziti 250 ℃ (5 s  maksimalno trajanje).

·   Temperatura okoline tijekom postavljanja ne smije biti ispod O°C.

·   Polumjer savijanja kabela ne smije biti manji od 15 promjera kabela.

-- XL.PE izolirani električni kabel za nazivni napon električne frekvencije Uo/U:0,6/1kV.

· Maks. dopuštena  trajna  radna  temperatura  vodiča: 70°C

· Maks. temperatura kratkog spoja vodiča ne smije prelaziti 160°C.

·(5 s  maksimalno trajanje)

· Temperatura okoline tijekom instalacije ne smije biti ispod 0°C.

· Polumjer savijanja kabela ne smije biti manji od 15 promjera kabela.

• Oznaka napona

 Nazivni  napon  kabela  za danu  primenu  treba biti prikladan  za  radne   uvjete u sustavu u kojem se kabel koristi, i izražava se u obliku  Uou  (tn)kV   Gdje:

·   Uo-: Nazivni napon snage frekvencije između vodiča i ekrana ili metalnog plašta, za koji je kabel projektiran;

·   U-: Nazivni napon snage frekvencije između vodiča,  za koji je kabel projektiran;

·   Hm-: Maksimalna vrijednost "najvišeg napona sustava" za koji oprema može raditi.

Vrijednosti Uo kabela za trofazni sustav preporučuju se kako slijedi:

Prvi tip se koristi za vrijeme jednofaznog kvara uzemljenja koje nije dulje od  1 min odjednom, a također se može koristiti za sustave s maksimalnim vremenom od najviše 8 sati i kumulativnim godišnjim ukupnim trajanjem od najviše  12 sati. Drugi tip se koristi u sustavu s duljim vremenom kvara uzemljenja i prilikama s višim      zahtjevima za performanse izolacije kabela.
